ZSR012B-06A帽式導電滑環產品特點：
1、 精密緊湊的內部結構設計360°旋轉通電，導線不會(huì )相互纏繞，不絞斷線；
2、 穩定平滑、低扭力的順暢運行可同時對電信號、高清視頻、高頻信號、指令控制、數據傳輸、伺服電機等多種信號、功率的混合傳輸；
3、導電環采用V槽設計經軍工級進口耐磨金處理，保證極低電阻波動和超長工作壽命

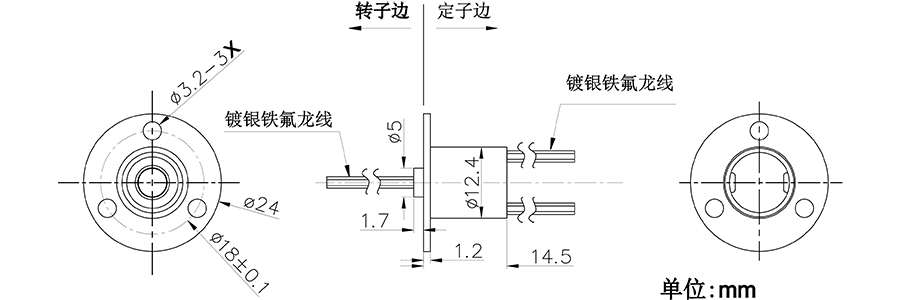

產品圖紙
技術參數
|
技術參數
|
|
通路數（線數）
|
6線
|
額定電流
|
2 安/線
|
|
額定電壓
|
0~240 VDC/VAC
|
轉速范圍
|
0-250rpm
|
|
接觸點材質
|
貴金屬：金-金
|
導電環材質
|
低電阻耐磨銅合金貴金屬材質
|
|
絕緣電阻
|
500MΩ@250VDC/AC
|
耐壓強度
|
500V@50HZ，60s無擊穿
|
|
接觸電阻變化值
|
靜態≤8mΩ
|
工作溫度
|
-20℃+60℃
|
|
外 徑
|
?12.5mm
|
外殼材料
|
工程塑料或金屬材質
|
|
導線規格
|
耐高溫鐵氟龍AWG28# 低電阻鍍銀鐵氟龍線
|
導線長度
|
200mm，可以定制線長、線徑、顏色
|
|
認 證
|
CE、RoHS
|
防護等級
|
IP51（更高需求可定制）
|
注意：1、產品使用壽命和工作速度、工作溫度、濕度及負載等使用條件強相關.
2、電氣噪音與工作轉速，電流，電壓精密相關.
導線色碼
|
導線色碼表
|
|
環數
|
1
|
2
|
3
|
4
|
5
|
6
|
|
顏色
|
黑
|
褐
|
紅
|
橙
|
黃
|
綠
|
|
環數
|
7
|
8
|
9
|
10
|
11
|
12
|
|
顏色
|
藍
|
紫
|
灰
|
白
|
粉紅
|
淺藍
|
|
環數
|
13
|
14
|
15
|
16
|
17
|
18
|
顏色
|
白黑
|
白褐
|
白紅
|
白橙
|
白黃
|
白綠
|
環數
|
19
|
20
|
21
|
22
|
23
|
24
|
顏色
|
白藍
|
白紫
|
白灰
|
透明
|
白粉
|
白淺藍
|
注意：如果您需要的線數超過了我們表格中的顏色數量，我們將會(huì )按表格順序依次重復顏色，并在產品完成后使用套管區分標識。
■ 環路數 ■ 外殼材料
■ 防護等級 ■ 更高轉數
■ 導線長度 ■ 端子接插件
■ 專用導線 ■ 工作溫度
■ 防鹽霧
■ 外殼可反裝
■ 閉路監控云臺
■ 機械手
■ 醫療衛生設備
■ 旋轉工作平臺
■ 流水線生產、工業控制設備
